快速门结构与原理

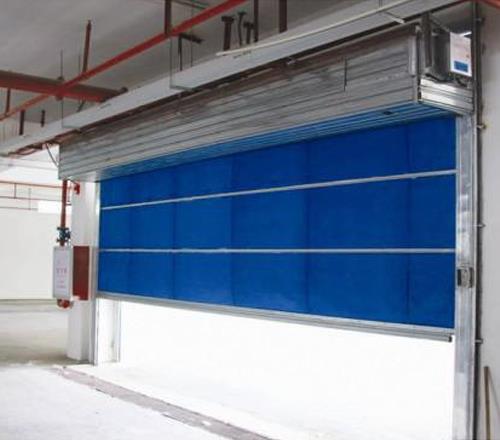

快速门是一种以高速启闭为特征的工业门，主要用于物流通道、洁净车间及需要频繁开闭的场所，开启速度可达0.8~2.0 m/s，大幅减少能源流失。

一、门帘与视窗

门帘是快速门的主体，常用材质为PVC聚酯纤维涂层布（厚度0.8~1.5 mm）或铝合金硬质门板。PVC门帘具有柔韧性，可承受轻微撞击；硬质门板抗风性能更好。

双层结构：内外两层PVC中间可加保温棉（聚氨酯发泡），提高保温隔热性能。

透明视窗：椭圆形或全透明PVC视窗（厚度1.5~2 mm），方便观察内外通行情况，避免碰撞。

底部密封：门帘底部装有橡胶气囊或柔性密封条，关门时贴合地面，隔绝灰尘、气流。

二、卷轴与驱动系统

卷轴安装于门洞上方，直径通常为100~250 mm，采用镀锌钢管或铝合金管。卷轴一端连接电机减速机，驱动门帘升降。

电机：专用快速门电机，带编码器及刹车。功率0.75~3.0 kW，防护等级IP54以上。具备变频调速功能，实现慢启动、高速运行、慢停止，减少振动。

减速机：行星齿轮减速或蜗轮蜗杆，传动效率高，噪音低。

平衡系统：扭簧或配重，抵消门帘自重，使电机负载小，提升寿命。

三、导轨与密封

导轨安装在门洞两侧，材料为镀锌钢板或铝合金。导轨内部装有毛刷或双排橡胶密封条，与门帘边缘形成气密结构。导轨设计有导向槽，确保门帘运行不偏斜。

抗风结构：导轨内嵌铝合金抗风条，与门帘上的加强筋咬合，可承受8~12级风力（约800~1200 Pa）。

四、控制系统

快速门的核心是智能控制系统，包括：

控制箱：PLC或单片机主控，接收传感器信号，控制电机启停、调速及逻辑互锁。

限位系统：采用绝对值编码器或旋转编码器，精准定位门帘高度，无需机械限位开关，可任意设定中间停位。

安全装置：

红外光幕（光电对射）：门洞两侧安装，关门时若有障碍物，门体立即停止并反转。

安全底边：门帘底部安装气动或电子触边，接触物体后触发反弹。

防坠落装置：钢丝绳断裂或脱轨时，机械锁止器卡住门帘。

感应方式：

雷达感应：检测移动车辆或人员。

地磁线圈：感应金属车辆。

拉绳开关、遥控器、按钮盒。

互锁信号：与风淋室、传送带等设备联动。

五、运行原理

开门过程：感应器触发→控制箱发出指令→电机得电，变频器加速至高速（0.8~1.5 m/s）→门帘上升至上限位（编码器检测）→电机停止并刹车保持。

关门过程：延时关闭计时器（可设定1~30秒）→电机反转，门帘下降→慢速接近下限位→触地压紧密封条→电机停止。

遇阻反转：关门过程中，红外光幕被遮挡或安全底边受压→控制箱立即停止下降并反转上升200~300 mm，防止夹伤人/物。

六、快速门的分类

七、关键参数

最大尺寸：宽≤6000 mm，高≤6000 mm（单门）。

开启速度：0.8~2.0 m/s，关闭速度0.5~0.8 m/s。

耐用性：每日启闭次数可达500~1000次，设计寿命≥50万次。

温度范围：-30℃~+70℃（低温需加耐寒PVC或加热系统）。

快速门通过高速运行和安全保护，在保障通行效率的同时，最大限度保持室内环境稳定。
