快速门伺服电机编码器零点漂移校准与速度曲线优化

2026/8/26 13:36:19

次

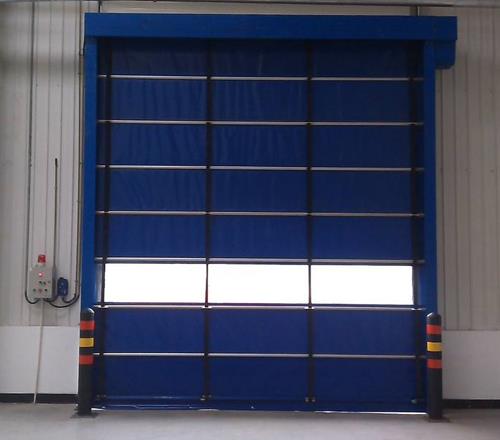

快速门伺服电机在长期高频运行后，编码器零点漂移是常见的精度偏差问题。当编码器零点发生偏移时，门帘上下限位不准，运行中可能出现抖动、爬行甚至冲过头撞击限位。使用调试软件连接驱动器，读取编码器多圈值，手动将门帘移动至机械中点位置后写入零点偏移值，即可完成校准。速度曲线应设置为S型，加速时间0.3-0.5秒，减速时间0.2-0.4秒，可有效减少门帘抖动和机械冲击，延长电机和减速机寿命。

每月检测一次定位精度，偏差超过3mm需重新校准。优化后的快速门升降速度可达1.5-2.0m/s，定位精度±2mm，电机电流波动减小15%以上。编码器线屏蔽层应可靠接地，防止变频器谐波干扰造成误脉冲。某物流通道快速门因编码器零点漂移导致门帘每次关闭都撞击地面，校准后运行平稳，维修频率从每周一次降至每季度一次。
